Compañía de ensayo de temperatura, humedad y vibración.

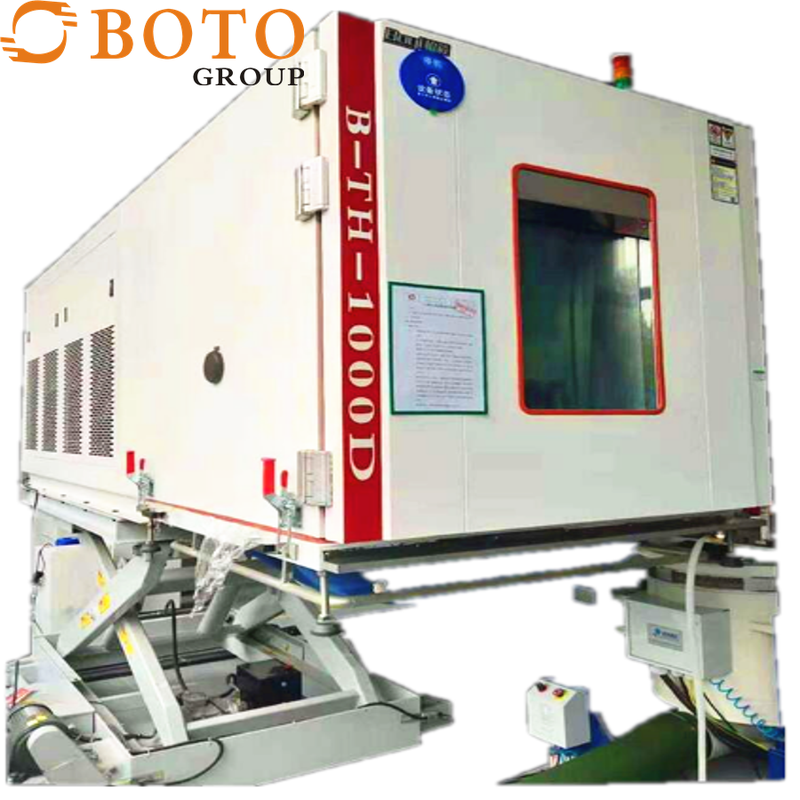

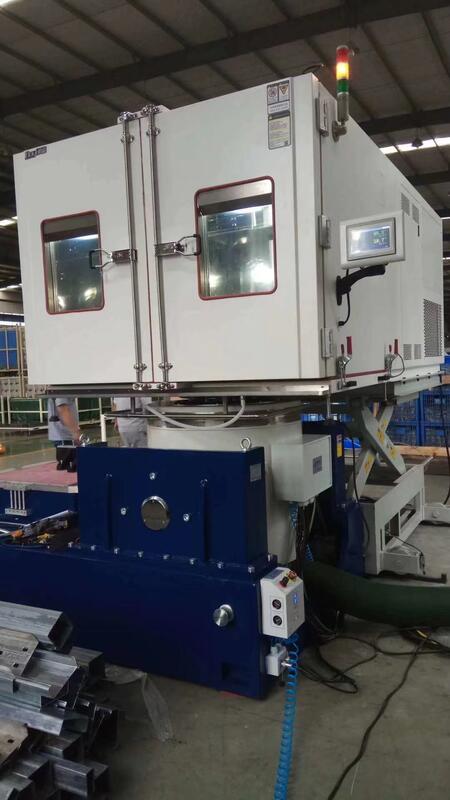

Temperatura, humedad, vibración cámara de ensayo compuesta

Descripción de la norma:

Los indicadores de rendimiento cumplen los requisitos de la norma GB5170, 2, 3, 5, 6-95 "Métodos de ensayo de los parámetros básicos de los equipos de ensayo ambiental para productos eléctricos y electrónicos: Baja temperatura,alta temperatura, equipo de ensayo de calor húmedo constante y de calor húmedo alternado".Procedimientos básicos de ensayo ambiental para productos eléctricos y electrónicos Prueba A: método de ensayo a baja temperatura GB 2423.1-89 (IEC68-2-1) Procedimientos básicos de ensayo ambiental para productos eléctricos y electrónicos Prueba B: Método de ensayo a altas temperaturas GB 2423.2-89 (IEC68-2-2) Productos eléctricos y electrónicos Prueba del procedimiento de ensayo ambiental básico del producto Ca: Método de ensayo de humedad constante GB/T 2423.3-93 (IEC 68-2-3) Procedimientos básicos de ensayo medioambiental para productos eléctricos y electrónicos: Método de ensayo por calor húmedo alternado GB/T423.4-93 (IEC68-2-30).

Función detallada de los parámetros:

1.1 Modelo: BT-50ZA

1.2: Tamaño de la caja interior: W350*H400*D300mm

Tamaño del cartón: W580*H1350*D870mm

1.3 Rango de temperaturas: -20 °C a 150 °C

1.4 Fluctuación de la temperatura: ± 0,5°C

1.5 Desviación de temperatura: ≤ ± 2°C

1.6 Tiempo de calentamiento: aproximadamente 40 minutos desde la temperatura ambiente hasta 150 °C (no linealidad sin carga)

1.7 Tiempo de enfriamiento: aproximadamente 60 minutos desde la temperatura ambiente hasta -20 °C (no linealidad sin carga)

1.8 Rango de humedad: 20% a 98% de H.R.

1.9 Fluctuación de la humedad: ± 3% R.H.

1.10 Desviación de humedad: ≤ 3%

Estructura y material:

A. Material de la caja interior: placa de acero inoxidable (SUS # 304)

B. Material de la caja exterior: placa de acero inoxidable mediante tratamiento de atomización (SUS # 304) o pintura de placa fría (opcional)

C. Material aislante: espuma de poliuretano rígida y lana de vidrio

D. Sistema de circulación del aire:

(1) Motor de 1 90 W

(2) Eje extendido de acero inoxidable

(3) Ventilador de alas múltiples (Ventilador SIRCCO)

E. Puerta de caja: puerta de una sola pieza, ventana única, apertura a la izquierda, mango en el lado derecho

(1) Ventana 260*340*40mm 3 capas de capa de vacío

(2) Manilla plana integrada

(3) Botón de retorno: SUS # 304

Sistema de congelación:

A. Compresor: Compresor totalmente cerrado importado de Francia

B. Agente de refrigeración: refrigerante respetuoso con el medio ambiente R404A

C. Condensador: motor de aletas con refrigeración

D. Evaporador: ajuste automático de la capacidad de carga en varias etapas de tipo aletas

E. Otros accesorios: desecante, ventana de flujo de refrigerante, válvula de expansión

F. Sistema de expansión: sistema de refrigeración de control de capacidad

Sistema de control:

Original importado de Corea del Sur, LCD chino completo de 7 pulgadas panel táctil de pantalla LCD coreana de 880 pulgadas, datos de entrada de diálogo de pantalla,

Esquema técnico del equipo de ensayo de instrumentos de precisión

La temperatura y la humedad se pueden programar al mismo tiempo, visualización de la curva, valor establecido / curva de valor de la pantalla.

Cuando el fallo se muestra en la pantalla, el fallo puede ser eliminado y el mal funcionamiento puede ser eliminado.y se muestra en la pantalla en forma de datos.

1Especificaciones del controlador:

a. Precisión: temperatura ± 0,1 °C, humedad ± 1% RH

b. Resolución: temperatura ± 0.1, humedad 1% R.H.

c. Se puede ajustar la pendiente de temperatura: 0,1 a 9,9

d. Con límite superior e inferior de espera y función de alarma

e. Selección de la señal de entrada de temperatura y humedad PT 100Ω×2 (bulbo seco y bulbo húmedo)

f. Salida de conversión de temperatura y humedad: 4 ~ 20 MA

g. 6 grupos de ajustes de los parámetros de control del PID, cálculo automático del PID, corrección automática del bulbo seco y húmedo

2Función de visualización de pantalla:

a. Entrada táctil, opciones de visualización directamente en la pantalla

b. Indicación directa de los valores de temperatura y humedad (SV) y de los valores reales (PV) (en inglés)

c. Puede mostrar el número del programa actual, el número del segmento, el tiempo restante y los tiempos de ciclo

d. Función de tiempo acumulado de ejecución

e. El valor de ajuste del programa de temperatura y humedad se muestra en una curva gráfica, con función de ejecución de la curva del programa de visualización en tiempo real

f. Con una pantalla de edición de programas separada, entrada directa de temperatura, humedad y tiempo

Especificación:

Detalles del producto:
